一、产品简介

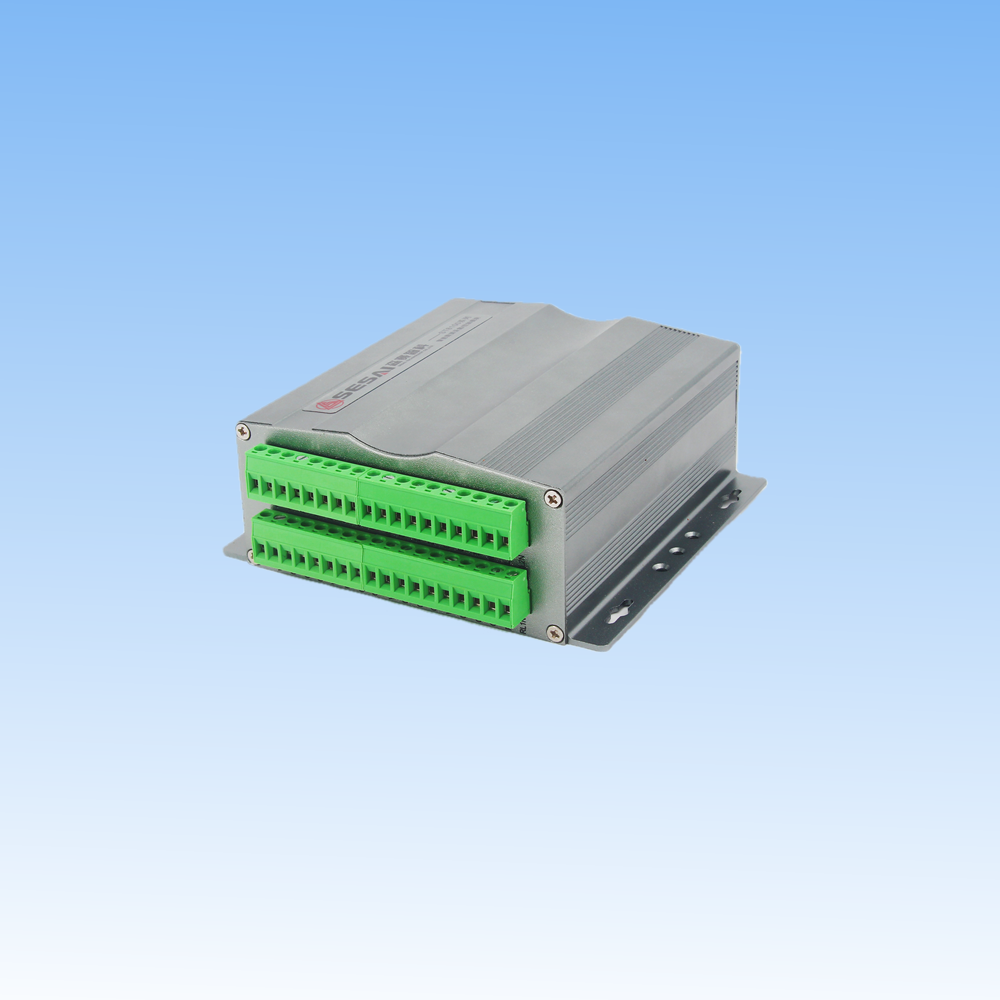

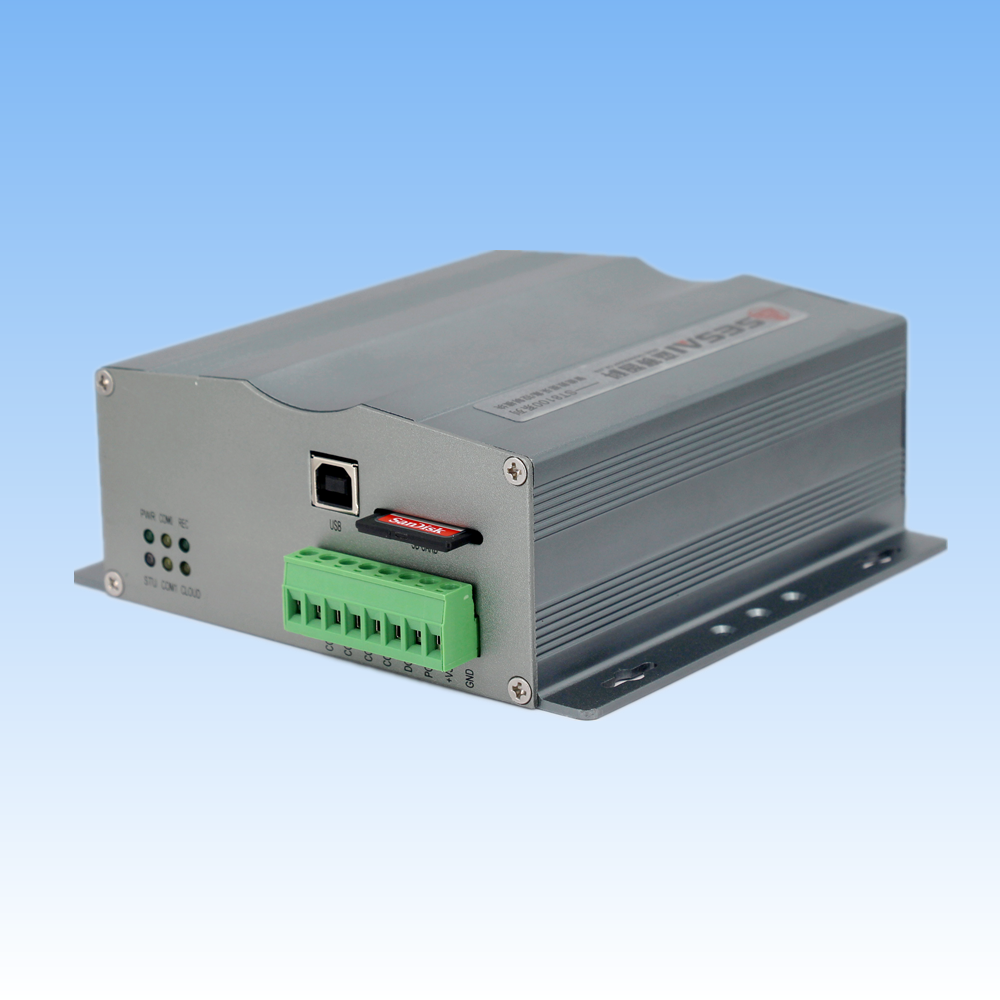

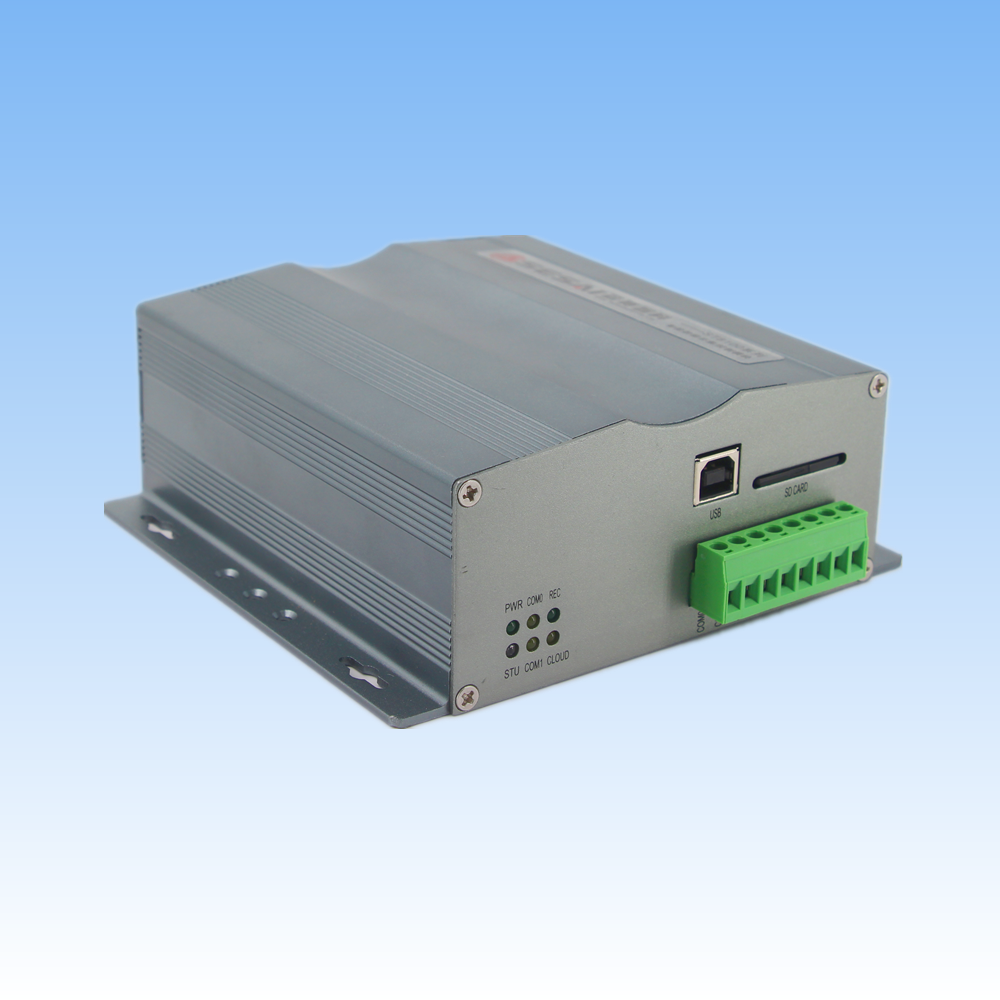

ST8516-SD是我司研发生产的一款带2路RS485通讯有记录存储功能的热电偶温度数据采集控制模块，支持16路J，K，T，E，R，S，B，N型热电偶信号采集，模块自带时钟记忆和32G存储卡，可记录模块采集到的温度数据。数据记录间隔时间可设置，数据可通过USB口快速导出。模块还标配2路A型继电器信号输出，适用于多种工业现场的热电偶温度数据采集、记录、控制等。
ST8516-SD自带数据记录功能的同时还提供了2个独立RS485（232）/485通讯端口，支持与上位机远传通讯，内部通讯协议支持更为标准化的Modbus RTU通讯协议，使得现场使用更为方便、便捷，使用一个模块便可构建一套工控机的监控记录+ HMI的便携式监测系统。模块采用了强固、美观的铝合金金属外壳，而且在性能及可靠性方面做了很大提升，真正做到了三端隔离保护，即：采集端隔离保护、通讯端隔离保护、电源端隔离保护，采用了更为强固、可靠设计的ST8516-SD模块，更加适合在条件严酷的工业现场使用。
二、产品参数
u 输入通道：16路差分
u 模拟量输入：±15 mV，±50 mV，±100 mV，±500 mV，±5V，±20mA
u 热电偶类型：J，K，T，E，R，S，B，N
u 分辨率：16位
u 采样速度：100毫秒/通道
u 精确度：±0.1%
u 存储：32G存储卡，格式：csv，txt，dat等（可提供加密存储），间隔时间可设置，系统时钟可标定。
u 继电器：2路，A型：AC250V/5A DC30V/5A
u 冷端温度补偿，冷端温度可修正
u 断线检测报警功能
u 模块保护：电源反向保护、1KV浪涌保护、3KV EFT、8KV ESD保护
u 工作电压：9～36VDC
u 工作范围：-35～75℃
u 外壳材质：铝型材、表面氧化处理
u 通讯端口：两个独立端口，2*RS485或1*RS485+1*RS232
u 通讯协议：MODBUS RTU & MOBUS TCP & HTTP Web通讯协议
u 安装方式：DIN导轨安装 或 螺丝孔位固定
