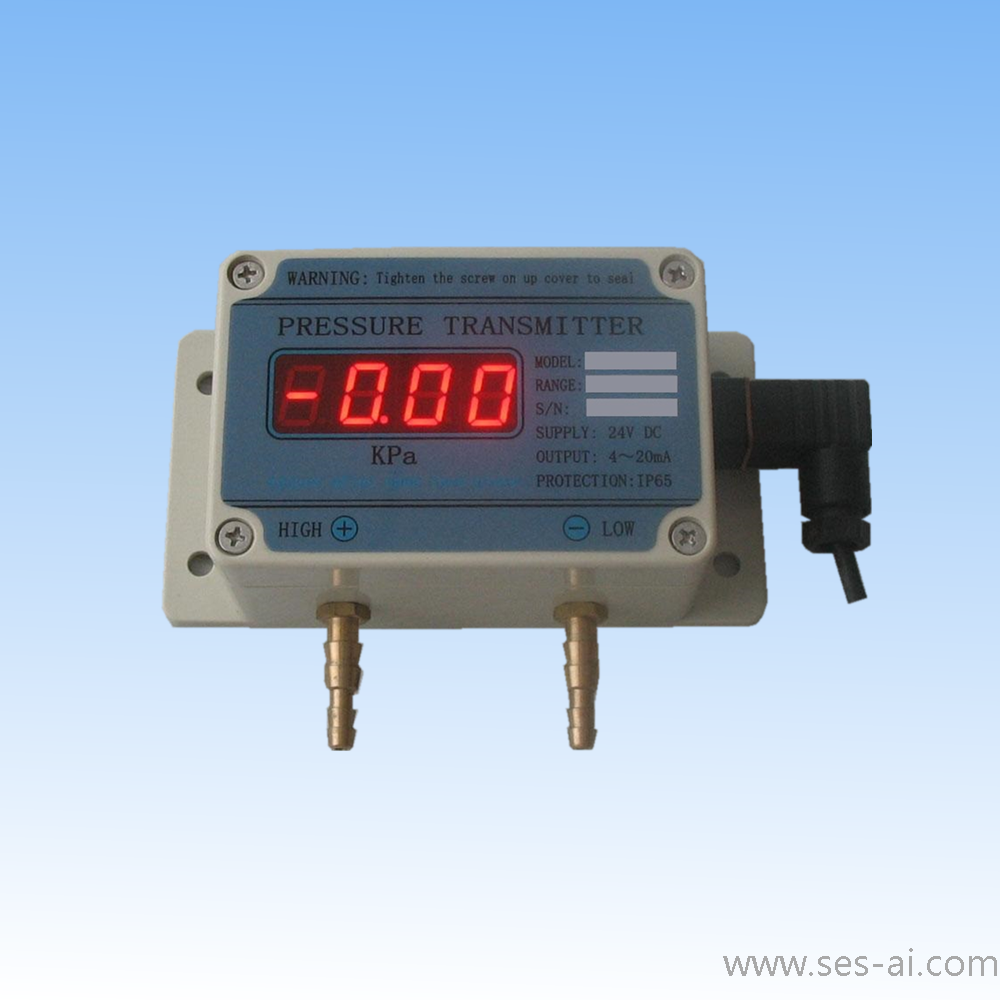

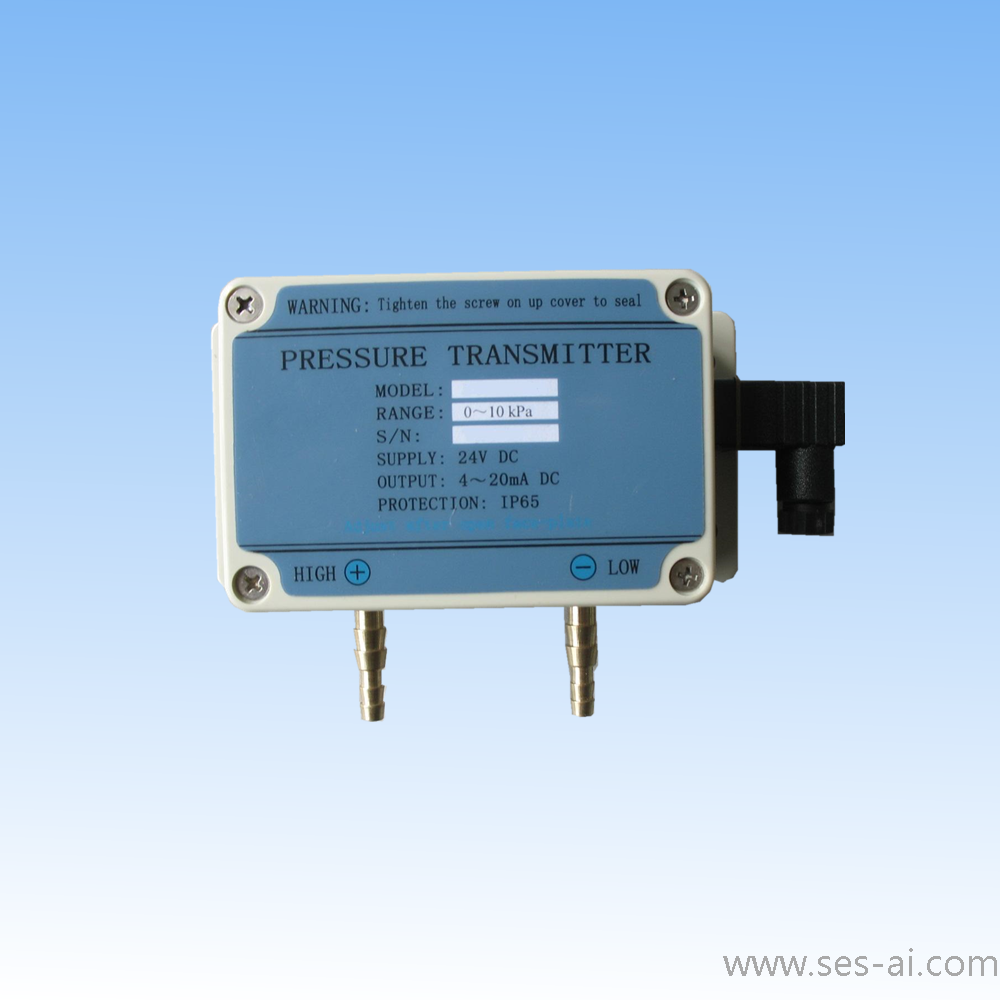

一、产品简介
ST6402-DP两线制工业级气体微差压风压变送器，采用进口微小量程、高稳定性硅压阻传感器和高可靠性专用信号处理集成电路构成，通过应力隔离技术与ABS工程塑料外壳牢固封装，被测差压或压力通过φ6、φ8一体化倒刺塔形压力接口进入传感器正负压腔，经传感器检测将对应差压或压力转换为与之成正比的4～20mA二线制信号输出。
ST6402-DP工业级气体风压变送器具有低量程、高稳定性、高精度和安装使用方便等特点，可广泛用于测量管道风压、炉膛负压、供暖供风系统和其它微小压力的测量。
二、产品参数
u测量范围：100Pa～1KPa ;1KPa～100KPa
u精 确 度：量程>35kPa时优于0.2%
u在1kPa～35kPa时优于0.5%
u量程<1kPa时优于1.0%
u适用介质：非腐蚀性干燥气体
u过压极限：详见选型表
u补偿温度：0～50℃
u工作温度：-40～85℃（-20～70℃带LED表头）
u保存温度：-40～100℃
u温度系数：在温度补偿范围内零点和量程均为 0.3％/10℃
u稳 定 性：±0.8％FS/年
u电源电压：12～36V DC，带LED显示表时为 15～36V DC，通常24V DC
u输出信号：4～20mA DC
u最大负载：50×(电源电压-U)Ω，带LED显示表时U为15，通常U为12
u启动时间：2秒，不需预热
u位置影响：任何方向偏离90°，零点变化≤0.1％
u振动影响：对于l0g峰值，20～2000Hz条件下的影响小于0.1％FS
u湿度影响：0～95％相对湿度无影响
u外 壳：ABS工程塑料
u防护等级：IP65
u现场指示：31/2LED数字显示表
u电气接口：C型仪器仪表连接器（贺斯曼接头）
u过程连接：φ6、φ8一体化倒刺塔形压力接口
u接口材料：<过程连接> 黄铜
u<测量膜片> 硅
u<密 封 件> 丁晴橡胶
u尺 寸：150×70×50
u重 量：0.5kg
三、外观尺寸
四、产品应用
电厂风压暖、通空调、锅炉负压、井下通风监测、环境污染控制、天然气、煤气管网监测、烘箱增压及炉通风控制、洁净工程、风速测量、医疗设备
