精准感知地下脉搏，智慧赋能绿色能源 ——数字式温度传感器在地源热泵地热井温度监测全面应用方案

精准感知地下脉搏，智慧赋能绿色能源 ——数字式温度传感器在地源热泵地热井温度监测全面应用方案

在绿色建筑与“双碳”目标的时代浪潮下，地源热泵系统凭借其卓越的能效，已成为建筑暖通空调的优选方案。然而，系统的“心脏”深埋于地下，地热井温度场的健康状况直接决定了系统的效率与寿命。传统监测手段的精度缺失、信号不稳与维护困难，如同蒙上了系统的双眼，让优化运行与精细管理无从谈起。我们深刻理解这一痛点，隆重推出基于高精度数字式温度传感器的地热井温度监测一体化解决方案，旨在为您构建一个透明、可控、高效的地下能量交换系统。

一、行业痛点深度剖析：从“模糊感知”到“精准洞察”

地热井是一个动态、复杂的生态系统，传统的模拟温度监测方式面临多重挑战：

精度之困： 微小的温度偏差将导致系统能效计算的巨大谬误。±0.5℃的误差，可能使热泵机组在非最佳工况下长期运行，造成能源的持续浪费。

干扰之痛： 井内潮湿、电磁干扰以及长达数十至数百米的信号传输，使模拟电压/电流信号脆弱不堪，数据跳动和失真成为运维人员的噩梦。

运维之累： 密集的线缆铺设不仅推高了初期成本和施工难度，更让后期故障定位与传感器更换如同“大海捞针”，维护成本高昂。

稳定之虞： 地下长期的恒湿、高压环境，极易导致普通传感器封装失效、性能漂移，监测数据的长期可靠性无法保障。

二、方案核心优势：以数字科技，重塑监测标准

我们的方案并非简单的传感器替换，而是一次从传感、传输到数据分析的系统性升级。

微米级感知，把握能量脉搏：
采用工业级数字芯片，测温精度高达±0.1℃以内，分辨率可达0.0625℃。能够清晰捕捉地埋管环路进出口的微小温差，以及井深方向上每一米的地层温度梯度，为系统能效评估和策略优化提供无可辩驳的数据基石。

剖面式监测，洞悉地下热动态——多深度测量的核心作用与意义
在单一地热井的不同深度（如40米、60米、80米、100米）布置传感器，其价值远不止于单点测温。 它构建了一个“地下温度剖面CT”，具有至关重要的作用：评估热平衡状态： 通过长期追踪不同深度的温度变化，可以精准判断地下是否存在“热堆积”（夏季排热多于冬季吸热）或“冷堆积”（冬季吸热多于夏季排热）。通过监测在每个供能季前对比地源换热影响监测孔监测的温度与常温监测孔温度的变化，以及不同季节供能季前土壤监测孔温度变化，作为判断土壤冷热不平衡条件。若平衡，供能时首先使用地源热泵，若判断冬季取热量多，可以在冬季尖峰电价时段关停地源热泵机组。若判断夏季排热量多，可以在夏季室外湿球温度低于地源温度情况下，关停地源热泵机组。

优化系统设计与运行： 温度剖面数据可以验证初始地质模型，为未来系统的扩建设计提供真实依据。同时，系统可根据浅、中、深层的温度差异，智能选择最优的换热深度，最大化能效。

预警与诊断： 如果某深度温度出现异常突变，可能预示着地下水流动、管路堵塞或渗漏等潜在问题，为实现预测性维护提供早期预警。

强悍抗干扰，数据永不失真：
摒弃脆弱的模拟信号，采用数字信号传输（如单总线、MODBUS-RTU协议）。信号在传输中如同传递一串无法被篡改的“密码”，从根本上免疫了长距离衰减和电磁干扰，确保在最恶劣的井下环境中，数据依然纯净、稳定。

“一线到底”架构，极致简化运维：
独创的“单总线”组网技术，允许在一根三芯电缆上挂载数十个测温节点。这革命性地减少了井内线缆数量，降低了超过40%的布线成本与故障点。模块化设计使得单个传感器的维护可在分钟内完成，极大减轻了后期运维压力。

军工级耐久，承诺长期稳定：
传感器采用316不锈钢全密封激光焊接，防护等级IP68，能够长期承受1MPa以上的静水压力及弱酸碱腐蚀。经过严苛的老化测试，年漂移率低于0.03℃，设计寿命与地埋管系统同步，真正做到“一次安装，终身受益”。

无缝智慧集成，驱动能效跃升：
提供标准化的通信接口与协议，可无缝对接到PLC、楼宇自控（BAS）或云端能源管理平台。不仅能实现实时监控与超限预警，更能通过大数据分析，揭示地温场长期变化规律，为系统提供预防性维护提醒、负荷预测与自适应运行策略，最终实现从“自动化”到“智能化”的跨越

三、地热温度监测的方案设计

本方案旨在采用一种全新的数字式温度采集方案，替代传统的热电阻及热偶温度监测方案，全新的数字式温度采集方案具有精度高、稳定性好、布线少、成本低等诸多优点，可广泛应用于冻土温度监测领域。

1、缆式多点数字温度传感器技术优势：

Ø 集成化设计：

传感器内部集成多个数字温度传感器，支持单条传感器实现多测点分布式温度监测，无需独立布设传感器。

Ø 多点同步测量：

   单条传感器可设置多个测温节点（通常每0.5～2米一个测点），可以实现沿测温孔深度长度方向的连续温度梯度监测。传感器长度可根据测温点位及冻土测温孔深度定制。

   Ø 高防护等级：

   外层采用耐低温高密度聚酯材料护套，耐低温（-60℃~+85℃）、抗冻胀、防腐蚀，适应冻土区复杂地质条件，传感器整体防水性能IP68及以上。

Ø 灵活扩展性：

支持级联扩展，单系统可接入数百个测温节点，覆盖大范围监测区域。

Ø 高精度与稳定性：

   温度传感器最高精度可达±0.1℃，长期漂移小（<0.02℃/年），数据可靠性高。

   Ø 安装便捷：

   单根缆式多点数字温度传感器替代多路独立传感器布线，减少钻孔数量和施工复杂度，降低冻土扰动风险。

   Ø 成本效益高：

   综合布线成本较传统方案降低30%～50%，尤其适用于长距离、大范围的冻土工程监测。

   Ø 环境适应性：

   加强的结构可抵抗冻土区冰劈、融沉等机械应力，IP68防护等级确保在积水、高湿环境中长期稳定工作。

2、温度数据采集与传输

Ø 硬件配置：

低功耗数据采集仪（Modbus协议），内置SD卡存储，搭配太阳能供电模块（-40℃锂电池）。

Ø 传输模式：

偏远区域采用4G或北斗通讯无线组网，工程区优先RS485有线传输，确保数据实时回传至云端平台。

Ø 采集频率：

常规监测每小时1次，融冻季加密至每15分钟1次，触发异常温度阈值时启动高频采集。

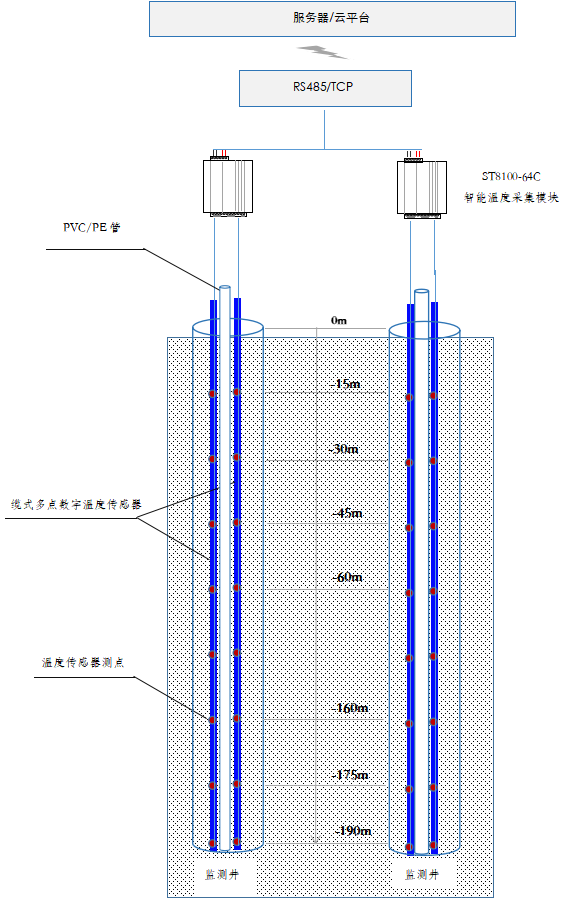

一、测温系统结构图

四、主要产品介绍

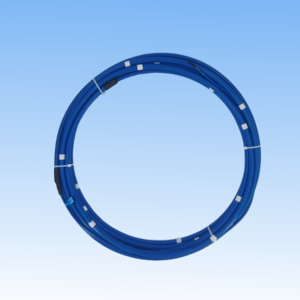

Ø ST8865缆式多点数字温度传感器：

ST8865缆式多点数字温度传感器是我司最新研发，经过多种现场实际应用并不断改进后的一种新型温度传感器，可应用在多种恶劣环境下进行多点温度监测。

产品选用数字式温度传感器作为测温敏感器件，其最大特点是可以将多点温度传感器通过一条三芯总线进行通讯，精度稳定，可靠性高。同时通过一条总线将多点温度数据传输给上位机，大大减少了施工布线，为客户节省了成本。

线缆采用两层塑封工艺，可以起到有效防水，防污，防腐等效果。传感器可以根据客户需求进行定制封装（如长度、传感器点数）。

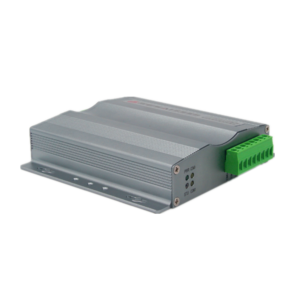

Ø ST8100-64C智能温度采集模块

ST8100-64C是我司研发生产的一款能采集64点数字温度传感器数据的采集模块。采用了强固、美观的铝合金金属外壳，而且在性能及可靠性方面做了很大提升，真正做到了三端隔离保护，即：采集端隔离保护、通讯端隔离保护、电源端隔离保护，采用了更为强固、可靠设计的ST8100模块，更加适合在条件严酷的工业现场使用。

ST8100-64C模块提供了2个独立RS485（232）/485通讯端口，内部通讯协议支持更为标准化的Modbus RTU通讯协议，使得现场使用更为方便、便捷。

为了提高数字测温芯片的温度刷新效率，ST8100-64C模块采用了双MCU+ARM系统，由一个独立的MCU专门负责高效、高速读取数字测温芯片，而由另外一个ARM负责数据传输及通讯，从而更高效率的实现多点温度数据的采集及处理。

l 接入传感器类型：数字式温度传感器。

l 温度传感器接入数量：1～64个。

l 8个独立的数据采集通道，通道自带5VDC输出，传感器由采集模块供电。

l 传感器简单编码（0～63），支持手动、自动寻址方式。

l 测温通道距离：有效驱动距离200米。

l 模块保护：电源反向保护、1KV浪涌保护、3KV EFT、8KV ESD保护。

l 工作电压：9～36VDC。

l 工作范围：-35～75℃。

l 外壳材质：铝型材、表面氧化处理。

l 通讯端口：两个独立RS485通讯接口。

l 通讯协议：MODBUS RTU & MOBUS TCP & HTTP Web通讯协议。

l 安装方式：DIN导轨安装 或 螺丝孔位固定。

三、实战案例见证：5000平米科技园区的智能化蜕变

项目背景：
位于我国中部某省会城市的一个高端科技产业园区，总建筑面积约5000平方米，采用垂直地埋管地源热泵系统为办公楼提供全年制冷供暖。项目运行三年后，管理人员发现夏季制冷效果有所下降，主机耗电量同比上升超过15%，但常规检查并未发现设备故障。

问题诊断与方案实施：
我方技术团队介入后，判断问题根源很可能在于地下热平衡失调。为获得无可辩驳的数据并构建极高可靠性的长期监测网络，我们设计并实施了一套科学的温度监测方案：

我们规划了基础监测井、换热监测井、影响监测井三类共5口监测井，井深160米。为确保数据的连续性与可靠性，我们采用了高标准的冗余设计：

核心冗余配置： 在每一口监测井的每一个设计深度点（即每15米一个剖面，共10个剖面）上，并行安装2套完全独立的数字温度传感器，形成“一用一备”的可靠架构。

布置说明与价值：

保障数据万无一失： 当主用传感器发生任何故障时，备用传感器可立即无缝接管监测任务，确保该测点数据流永不中断。这对于需要7×24小时连续记录、用于能效核算和科学研究的项目至关重要。

实现数据互校与可信度验证： 两套传感器采集的数据可在系统内进行实时比对。当读数高度一致时，可极大增强数据的可信度；当出现显著偏差时，系统会立即发出校准或故障预警，从而实现数据的自我验证，避免因单传感器漂移或失效而导致误判。

降低全生命周期运维成本： 虽然初期投资略有增加，但该设计使得运维人员可以在不影响系统整体运行的情况下，有计划地对故障传感器进行更换，避免了紧急下井维修产生的巨额费用和系统停运的数据损失，从长远看，总成本反而更低。

本项目总计布设了超过100个数字温度测点，所有传感器均采用数字式单总线技术，通过精心设计的线缆组网，最终全部接入园区的智慧能源管理平台。

数据揭示真相与优化效果：
（数据揭示部分与前文类似，可通过强调冗余设计带来的数据高可靠性来增强说服力）
系统运行后，三维度的数据形成了强大的诊断能力。得益于“一用一备”的设计，我们获得了连续、稳定且高度可信的地温剖面数据。数据清晰地揭示了在换热区中心存在严重的热堆积，整个剖面（尤其是中深部）的温度在运行季内平均升幅达3.2℃。

基于这一精准、可靠的洞察，我们协助园区采取了优化运行策略。在整整一年的优化期内，监测系统未发生任何因传感器故障导致的数据缺失，为优化效果评估提供了完整的数据支撑。一个优化周期后，系统全年综合能效提升超过20%，地下热堆积趋势得到有效遏制。

园区运维经理对此评价道：“‘一用一备’的设计让我们对数据质量充满了信心。 这套方案不仅精准地诊断出了地下问题，其极高的可靠性也让它成为了我们值得信赖的长期‘地下资产’。这避免了未来可能发生的昂贵维修和数据中断风险，是一次极具远见的投资。”

结语

选择数字式温度传感器地热井监测方案，您获得的不仅是一套高可靠性的硬件产品，更是一套融冗余设计、自我验证和智慧运维于一体的地下生态系统智慧诊断平台。我们通过分类、分层、全剖面以及关键节点的双重保障，为您构建起一道守护地下能量数据完整性与准确性的坚固防线，这是实现地源热泵系统全生命周期价值最大化、护航绿色能源投资回报的终极利器。

让我们携手，以数据驱动决策，用智慧赋能绿色能源，共同构筑一个更高效、更可持续的未来！
