一种全新的数字化冻土分层温度监测应用一、冻土温度监测项目背景 冻土是指温度在0℃或0℃以下并含有冰的岩石和土壤。它广泛分布于高纬度、高海拔地区，约占地球陆地面积的25%。冻土温度是冻土研究的重要参数，对冻土工程、生态环境、气候变化等领域具有重要意义。 1. 冻土工程 冻土温度直接影响冻土的物理力学性质，如强度、变形、热稳定性等。在冻土地区进行工程建设，如铁路、公路、管道、房屋等，必须考虑冻土温度的影响，否则可能导致工程结构失稳、破坏，甚至引发地质灾害。例如，青藏铁路建设中，就面临着多年冻土融化带来的路基沉降、变形等挑战。 2. 生态环境 冻土是重要的碳库，储存着大量的有机碳。冻土温度升高会导致冻土融化，释放出温室气体，加剧全球气候变化。同时，冻土融化还会改变地表水文过程，影响生态系统结构和功能。例如，北极地区冻土融化导致地表沉降，形成热融湖塘，改变了当地的生态系统。 3. 气候变化 冻土对气候变化非常敏感，是全球气候变化的指示器。冻土温度变化可以反映气候变化趋势，为气候模型提供重要参数。例如，通过监测青藏高原冻土温度变化，可以研究全球变暖对高海拔地区的影响。 二、冻土温度监测的项目意义 冻土温度作为冻土研究的核心参数，其准确测量对于理解冻土环境变化、指导冻土区工程建设和生态环境保护具有重要的理论和实际意义。 1. 理论意义 深化冻土热力学过程认知：冻土温度变化涉及复杂的热传导、相变、水分迁移等物理过程。通过长期监测冻土温度，可以揭示冻土与大气、地表水、地下水之间的能量交换机制，深化对冻土热力学过程的理解，为冻土学理论发展提供数据支撑。 完善冻土模型模拟精度：冻土温度是冻土模型的重要输入参数，其精度直接影响模型模拟结果的可靠性。高质量的冻土温度数据可以用于校准和验证冻土模型，提高模型模拟精度，为预测未来冻土变化趋势提供科学依据。 2. 实际应用价值 保障冻土区工程安全：冻土温度变化会导致冻土工程基础失稳，引发道路翻浆、桥梁倾斜、管道破裂等工程问题。准确掌握冻土温度分布和变化规律，可以为冻土区工程设计、施工和维护提供科学依据，保障工程安全，延长工程寿命。 指导冻土区生态环境保护：冻土是重要的碳库，其融化会释放大量温室气体，加剧全球气候变化。监测冻土温度变化可以评估冻土区生态环境脆弱性，为制定生态环境保护措施提供科学依据，促进冻土区可持续发展。 服务气候变化研究：冻土对气候变化非常敏感，是全球气候变化的指示器。长期监测冻土温度变化可以反映气候变化趋势，为气候模型提供重要参数，为应对气候变化提供科学依据。 3. 社会经济效益 减少冻土区工程灾害损失：通过科学合理的冻土温度监测和预警，可以有效减少冻土区工程灾害发生，降低经济损失。 促进冻土区资源开发利用：准确掌握冻土温度分布和变化规律，可以为冻土区资源开发利用提供科学依据，促进区域经济发展。 提升冻土区生态环境保护水平：通过冻土温度监测和评估，可以制定更加科学合理的生态环境保护措施，提升冻土区生态环境保护水平。 二、冻土温度监测的方案设计 本方案旨在采用一种全新的数字式温度采集方案，替代传统的热电阻及热偶温度监测方案，全新的数字式温度采集方案具有精度高、稳定性好、布线少、成本低等诸多优点， 可广泛应用于冻土温度监测领域。 1、缆式多点数字温度传感器技术优势： 集成化设计： 传感器内部集成多个数字温度传感器，支持单条传感器实现多测点分布式温度监测，无需独立布设传感器。 多点同步测量： 单条传感器可设置多个测温节点（通常每0.5～2米一个测点），可以实现沿测温孔深度长度方向的连续温度梯度监测。传感器长度可根据测温点位及冻土测温孔深度定制。 高防护等级： 外层采用耐低温高密度聚酯材料护套，耐低温（-60℃~+85℃）、抗冻胀、防腐蚀，适应冻土区复杂地质条件，传感器整体防水性能IP68及以上。 灵活扩展性：支持级联扩展，单系统可接入数百个测温节点，覆盖大范围监测区域。 高精度与稳定性： 温度传感器最高精度可达±0.1℃，长期漂移小（<0.02℃/年），数据可靠性远超传统模拟热电偶。 安装便捷： 单根缆式多点数字温度传感器替代多路独立传感器布线，减少钻孔数量和施工复杂度，降低冻土扰动风险。 成本效益高： 综合布线成本较传统方案降低30%～50%，尤其适用于长距离、大范围的冻土工程监测。 环境适应性： 加强的结构可抵抗冻土区冰劈、融沉等机械应力，IP68防护等级确保在积水、高湿环境中长期稳定工作。 2、温度数据采集与传输 硬件配置： 低功耗数据采集仪（Modbus协议），内置SD卡存储，搭配太阳能供电模块（-40℃锂电池）。 传输模式： 偏远区域采用4G或北斗通讯无线组网，工程区优先RS485有线传输，确保数据实时回传至云端平台。 采集频率： 常规监测每小时1次，融冻季加密至每15分钟1次，触发异常温度阈值时启动高频采集。 三、测温系统结构图

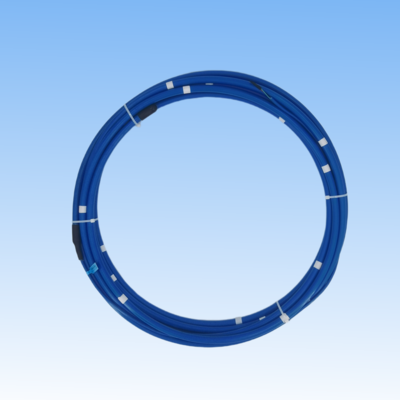

四、主要产品介绍 ST8865缆式多点数字温度传感器： ST8865缆式多点数字温度传感器是我司最新研发，经过多种现场实际应用并不断改进后的一种新型温度传感器，可应用在多种恶劣环境下进行多点温度监测。
产品选用数字式温度传感器作为测温敏感器件，其最大特点是可以将多点温度传感器通过一条三芯总线进行通讯，精度稳定，可靠性高。同时通过一条总线将多点温度数据传输给上位机，大大减少了施工布线，为客户节省了成本。 线缆采用两层塑封工艺，可以起到有效防水，防污，防腐等效果。传感器可以根据客户需求进行定制封装（如长度、传感器点数）。

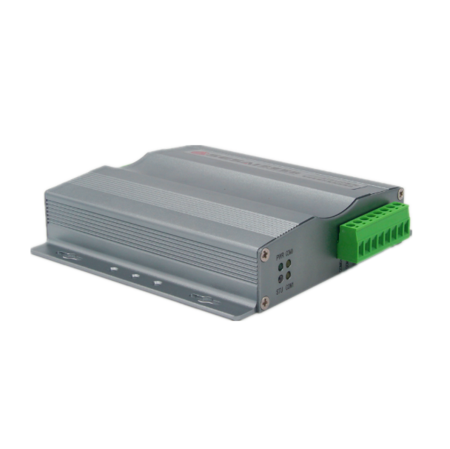

ST8100-64C智能温度采集模块 ST8100-64C是我司研发生产的一款能采集64点数字温度传感器数据的采集模块。采用了强固、美观的铝合金金属外壳，而且在性能及可靠性方面做了很大提升，真正做到了三端隔离保护，即：采集端隔离保护、通讯端隔离保护、电源端隔离保护，采用了更为强固、可靠设计的ST8100模块，更加适合在条件严酷的工业现场使用。 ST8100-64C模块提供了2个独立RS485（232）/485通讯端口，内部通讯协议支持更为标准化的Modbus RTU通讯协议，使得现场使用更为方便、便捷。 为了提高数字测温芯片的温度刷新效率，ST8100-64C模块采用了双MCU+ARM系统，由一个独立的MCU专门负责高效、高速读取数字测温芯片，而由另外一个ARM负责数据传输及通讯，从而更高效率的实现多点温度数据的采集及处理。

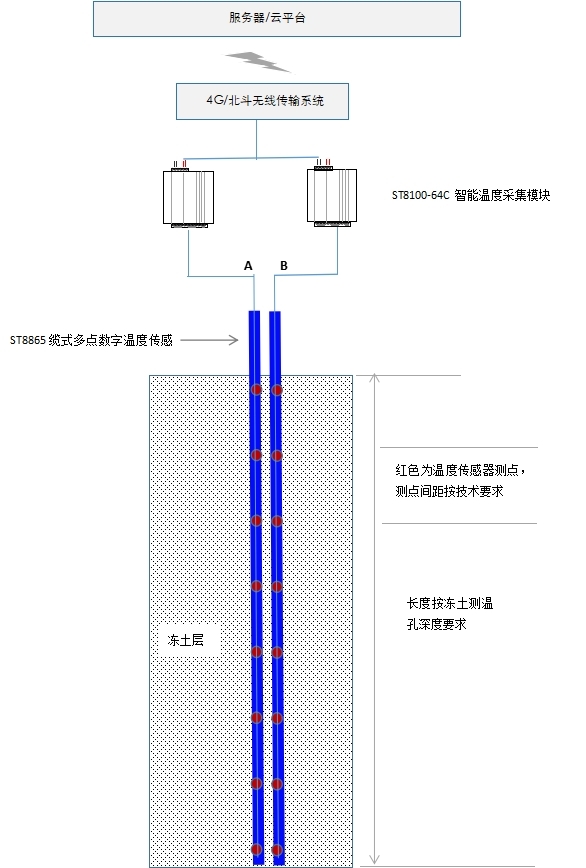

接入传感器类型：数字式温度传感器。 温度传感器接入数量：1～64个。 8个独立的数据采集通道，通道自带5VDC输出，传感器由采集模块供电。 传感器简单编码（0～63），支持手动、自动寻址方式。 测温通道距离：有效驱动距离200米。 模块保护：电源反向保护、1KV浪涌保护、3KV EFT、8KV ESD保护。 工作电压：9～36VDC。 工作范围：-35～75℃。 外壳材质：铝型材、表面氧化处理。 通讯端口：两个独立RS485通讯接口。 通讯协议：MODBUS RTU & MOBUS TCP & HTTP Web通讯协议。 安装方式：DIN导轨安装 或 螺丝孔位固定。 五、方案总结 本方案通过集成高精度数字温度传感器与智能温度采集模块，构建了全自动、高分辨率的冻土温度监测系统，显著提升了数据采集效率与可靠性。其抗干扰设计、分布式测温能力及远程实时传输特性，为冻土工程热稳定性评估、生态环境演变研究及气候变化响应分析提供了精准数据支撑。相较于传统方法，该方案在降低施工成本、减少环境扰动方面优势突出，尤其适用于高寒、长距离监测场景。未来可进一步融合物联网、人工智能技术，实现冻土温度异常智能预警与多物理场耦合分析，推动冻土监测数据数字化转型，从“被动响应”向“主动防控”升级，为全球冻土区可持续发展提供创新性技术保障。 |
