空调蓄冷系统蓄冷罐参数监测子系统

一、应用背景

水蓄冷空调是利用电网的峰谷电价差，夜间采用冷水机组在水池内蓄冷，白天水池放冷而主机避峰运行的节能空调方式。这种空调系统既能达到电网削峰填谷，平衡电网负荷的目的，同时它具有投资小，运行可靠，制冷效果好，经济效益明显的特点，每年能为用户节省可观的中央空调运行费用。

蓄冷罐/池自控系统是水蓄冷空调的核心系统，系统监测的主要参数有冷液的分层温度、压力、液位、进出水口温度、流量等，将采集到的各项参数配合控制器来实现蓄冷空调系统自动化运行。

二、应用介绍

森赛智科是一家以生产数据采集模块及仪表、传感器的供应商。我司研发生产的缆式多点数字温度传感器、压力变送器、投入式静压液位计、流量计、数据采集模块等设备，各项参数能完全满足水蓄冷空调自控系统的使用。

1、多功能数据采集控制模块

ST9200模块是森赛智科研发生产的一款多功能数据采集控制模块。支持64路数字温度数据采集，8路单端模拟量采集（可接入温度、压力、流量、电量等变送信号），6路隔离型数字量输入，2路A型继电器输出模块。其中6路隔离型数字量输入，可实现频率、开关量状态、计数等监测等功能。

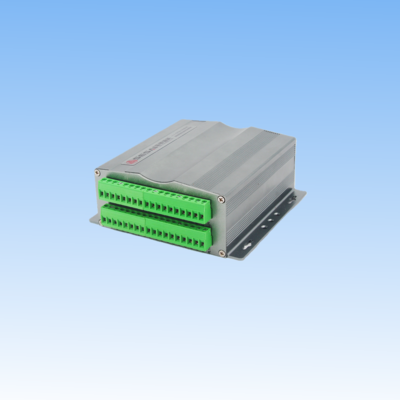

ST9200多功能数据采集模块

模块提供了2个独立RS485通讯端口，内部通讯协议支持更为标准化的Modbus RTU通讯协议，同时部分兼容泓格、研华等厂家的ASCII字符协议。两路RS485可同时工作，其中一路485信号可用于现场触摸屏展示温度、压力、流量等监测告警数据，另外一路RS485信号则可以上传数据至监控中心，应用结构更清晰，使用更方便。

模块采用了强固、美观的铝合金金属外壳，同时采用三端隔离保护，即：采集端隔离保护、通讯端隔离保护、电源端隔离保护，相对同类产品在性能及可靠性方有很大提升。中频电炉对弱电设备的信号传输有很大干扰，而采用了金属外壳和隔离保护后，屏蔽抗干扰性能更加稳定，更加适合在条件严酷的工业现场使用。

n 数字温度传感器通道：8通道，自动寻址，驱动距离不少于200米

n 数字温度传感器数量：1~64点

n 模拟量通道: 8路

n 模拟量采样精度：16位

n 模拟量通道类型：电流（0~20mA），电压（0~10V DC）

n 数字量通道：6路干接点，可实现频率、开关量状态、计数等监测等功能

n 继电器输出通道：2路A型常开继电器

n 继电器驱动容量：30VDC/5A   或 250VAC/5A

n 通讯接口：2路独立RS485通道（完全独立端口）

n 通讯协议：标准ModbusRTU/TCP，部分兼容泓格、研华等厂家的ASCII字符协议

n RS485端3000V光电隔离保护

n 预留扩展功能：SD卡数据存储、GPRS无线数据通讯。

n 工作电压：9～36VDC

n 工作温度：-25～75℃

n 外壳材质：铝型材、表面氧化处理

n 模块保护：电源反向保护、1KV浪涌保护、3KV EFT、8KV ESD保护

n 安装方式：DIN导轨安装

2、ST8865缆式多点数字温度传感器

ST8865是一款防水型的可以测量多个温度的数字型温度传感器。每个温度传感器都可以设置独立的ID，并通过一条三芯总线传输温度信号，可大量减少现场布线，具有方便经济的特点。

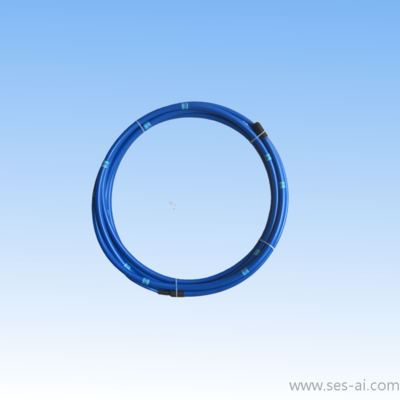

图二：ST8865缆式多点数字温度传感器

传感器测温部分采用三层防水工艺，防水防污防腐等效果，可以有效保护传感器，提升了产品的可靠性。

n 传感器测温范围：-55℃～125℃；

n 测温精度：优于±0.5℃（-10℃～85℃）；

n 温度分辨率：0.0625℃；

n 材质：聚氯乙烯（阻燃）/尼龙；

n 测温电缆长度：根据蓄冷罐深度定制；

n 温度传感器间距：默认500MM，其它根据要求定制；

n 连接方式：尾端拨皮镀锡；

n 电缆外径：约10mm；

n 电缆外皮颜色：蓝色；

n 接线定义：红——VCC；黑——GND；蓝色——DQ；（具体请参照产品自带标签）

n POE供电：无需单独外接电源，由采集模块远端供电；

n
安装方式：绑扎或线卡（自备）或悬挂吊装。

n 安装外观形式：直线型和U型（线缆对折安装）。

n 传感器编号：独立设置；

n 传感器封装：镀锡铜鼻式外壳（带固定安装孔）

n 引线：RVVP带铝箔铜网编织

3、ST500系列液位变送器

ST500系列静压液位传感器采用进口硅压阻式传感器，小型一体化缆式结构，采用所测液体静压与该液体的深度成比例的原理来测量液位深度，具有良好的性价比和稳定性，适合多种工业现场对液位测量的需求。

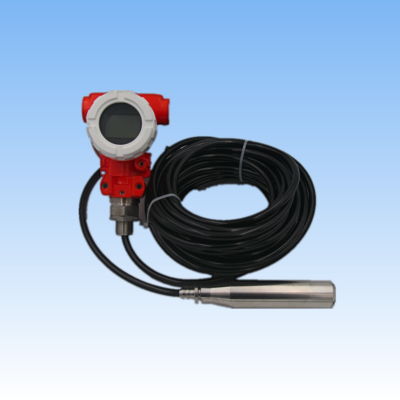

图二：ST500系列静压液位传感器

n 测量范围：缆式最小0~1M，最大0~500M

n 工作环境温度：-40℃~+85℃

n 介质温度：-20℃~+70℃

n 贮存温度：-40℃~+85℃

n 供电电源：12.5V DC~30V DC

n 输出：4~20mA二线制/0-5V/0-10V/RS485

n 精度：（综合误差包括线性、迟滞、重复性）0.5%FS

n 稳定性：每年优于0.1%

n 温度影响：-20℃~+80℃，每10K±0.15%，其余温度段每10K±0.2%

n 允许环境湿度：100%HR

n 防护等级：IP68

4、ST6800系列压力变送器

ST6800系列智能型工业压力变送器几乎可应用于各种工业领域，适用于所有与不锈钢材料316L兼容的介质，并可通过选择不同密封件来兼容更多的介质。ST6800系列具有多种接口，现场校零，多点校准，阻尼时间可调等多种数字化功能。实时测量冷却水循环系统水压。

ST6800系列压力变送器

量程：0~10KPa~100MPa

精度：±0.25%FS

现场校零/RS485/防爆功能

数字式多点标定，使用专用芯片，极大的提高了精度及稳定性。大屏液晶显示，单位可调。现场零点校准功能。阻尼时间可调，确保长期稳定性。优秀的抗干扰能力。过压过流保护，反向极性保护。

5、ST100系列温度变送器

ST100系列装配式一体化温度变送器可与显示仪、控制系统、记录仪等调节器配套使用，并被广泛应用空调、石油、化工、医药等工业领域。本系统用于测量各管道系统进出水的温度。

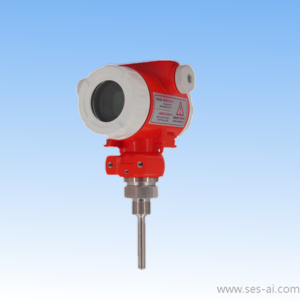

ST100系列温度变送器

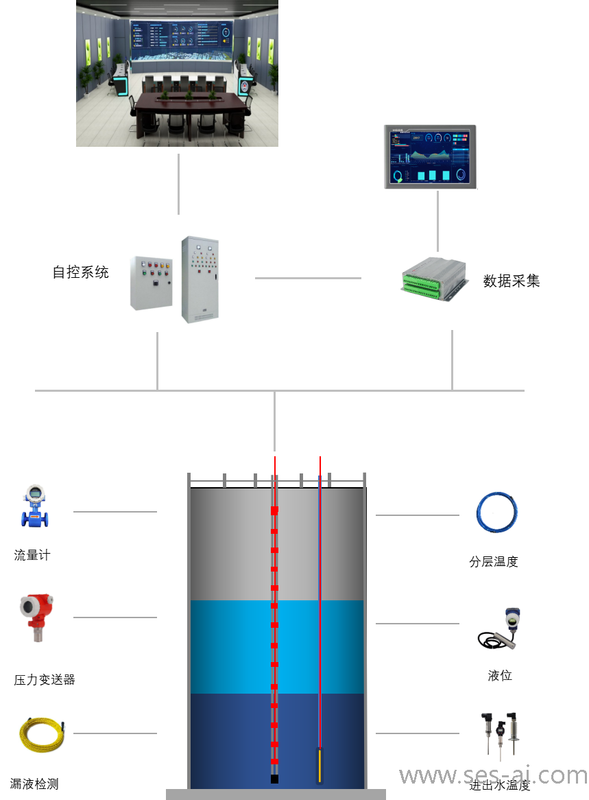

         三、应用结构图

四、总结

以ST9200综合数据采集控制模块为核心组建的空调蓄冷系统蓄冷罐监测系统可实现蓄冷罐的分层温度、液位、进出水温度、压力、流量等重要参数监测，一个模块可以采集多种参数，解决了该现场多参数多点位监测的需求，是一款真正方便经济的综合型数据采集控制模块，该模块已在空调水蓄冷行业应用广泛应用，性能稳定可靠，欢迎大家合作交流。
